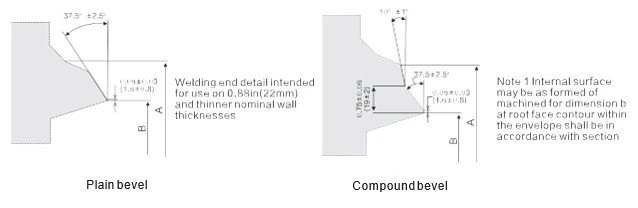

ASME B 16,25 BW

QQ20220704141025

Ονομαστικό μέγεθος σωλήνα		Αριθμός προγράμματος ή τοίχος		Εξωτερική διάμετρος	Ονομαστική εσωτερική διάμετρος	Μηχανική εσωτερική διάμετρος	Ονομαστικό πάχος τοιχώματος
DN	NPS	Αριθμός προγράμματος ή τοίχος	ενότητα σφυρηλάτησης ή επεξεργασίας Α	Χυτό ατσάλι	B	C	t
65	2 1/2	30	73.0	75	63.50	63.60	4.78
		40			62.50	62.93	5.16
		80			59.00	59.69	7.01
		160			54.00	55.28	9.53
		XXS			45.00	47.43	14.02
80	3	30	88.9	91	79.50	79.50	4.78
		40			78.00	78.25	5.49
		80			73.50	74.53	7.62
		160			66.50	68.38	11.13
		XXS			58.50	61.19	15.24
100	4	30	141.3	117	104.50	104.90	4.78
		40			102.00	102.73	6.02
		80			97.00	98.28	8.56
		120			92.00	93.78	11.13
		160			87.50	89.65	13.49
		XXS			80.00	83.30	17.12
125	5	40	168.3	144	128.00	128.80	6.55
		80			122.00	123.58	9.53
		120			116.00	118.04	12.70
		160			109.50	112.47	15.88
		XXS			103.00	106.92	19.05
150	6	40	168.3	172	154.00	154.82	7.11
		80			146.50	148.06	10.97
		120			140.00	142.29	14.27
		160			132.00	135.31	18.26
		XXS			124.50	128.85	21.95
200	8	20	219.1	223	206.50	206.95	6.35
		30			205.00	205.74	7.04
		40			203.00	203.75	8.18
		60			198.50	200.02	10.31
		80			193.50	195.84	12.70
		100			189.00	191.65	15.09
		120			182.50	186.11	18.26
		140			178.00	181.98	20.62
		XXS			174.50	179.16	22.23
		160			173.00	177.79	23.01

Ονομαστικό μέγεθος σωλήνα		Αριθμός προγράμματος ή τοίχος		Εξωτερική διάμετρος	Ονομαστική εσωτερική διάμετρος	Μηχανική εσωτερική διάμετρος	Ονομαστικό πάχος τοιχώματος
DN	NPS	Αριθμός προγράμματος ή τοίχος	ενότητα σφυρηλάτησης ή επεξεργασίας Α	Χυτό ατσάλι	B	C	t
250	10	20	273.0	278	260.50	260.85	6.35
		30			257.50	258.31	7.80
		40			254.50	255.74	9.27
		60			247.50	249.74	12.70
		80			243.00	245.55	15.09
		100			236.50	240.01	18.26
		120			230.00	234.44	21.44
		140			222.00	227.51	25.40
		160			216.00	221.95	28.58
300	12	20	323.8	329	311.00	311.65	6.35
		30			307.00	308.10	8.38
		ΣΜΝ			305.00	306.08	9.53
		40			303.00	304.72	10.31
		XS			298.50	300.54	12.70
		60			295.00	297.79	14.27
		80			289.00	292.17	17.48
		100			281.00	285.24	21.44
		120			273.00	278.31	25.40
		140			266.50	272.75	28.58
		160			257.00	264.45	33.32
350	14	20	355.6	362	340.00	340.70	7.92
		ΣΜΝ			336.50	337.88	9.53
		40			333.50	335.08	11.13
		XS			330.00	332.34	12.70
		60			325.50	328.15	15.09
		80			317.50	321.22	19.05
		100			308.00	312.86	23.83
		120			300.00	305.93	27.79
		140			292.00	299.00	21.75
		160			284.00	292.07	35.71
400	16	20	406.4	413	390.50	391.50	7.92
		ΣΜΝ			387.50	388.68	9.53
		40			381.00	383.14	12.70
		60			373.00	376.21	16.66
		80			363.50	367.84	21.44
		100			354.00	359.53	26.19
		120			344.50	351.18	30.69
		140			333.50	341.43	36.53
		160			325.50	334.50	40.49
450	18	20	457.2	464	441.50	442.30	7.92
		30			435.00	436.68	11.13
		ΣΜΝ			438.00	439.48	9.53
		XS			432.00	433.94	12.70
		40			428.50	431.19	14.27
		60			419.00	422.82	19.05
		80			409.50	414.46	23.83
		100			398.50	404.78	29.83
		120			387.50	395.03	34.93
		140			378.00	386.77	39.67
		160			366.50	376.99	45.24

Ονομαστικό μέγεθος σωλήνα		Αριθμός προγράμματος ή τοίχος		Εξωτερική διάμετρος	Ονομαστική εσωτερική διάμετρος	Μηχανική εσωτερική διάμετρος	Ονομαστικό πάχος τοιχώματος
DN	NPS	Αριθμός προγράμματος ή τοίχος	ενότητα σφυρηλάτησης ή επεξεργασίας Α	Χυτό ατσάλι	B	C	t
500	20	ΣΜΝ	508.0	516	489.00	490.28	9.53
		XS			482.50	484.74	12.70
		40			478.00	480.55	15.09
		60			467.00	470.88	20.62
		80			455.50	461.13	26.19
		100			443.00	450.02	32.54
		120			432.00	440.29	38.10
		140			419.00	429.17	44.45
		160			408.00	419.44	50.01
550	22	ΣΜΝ	558.8	567	539.00	541.08	9.53
		XS			533.00	535.54	12.70
		60			514.00	518.86	22.23
		80			501.00	507.75	28.58
		100			488.50	496.93	34.93
		120			476.00	485.52	41.28
		140			463.00	474.41	47.63
		160			450.50	463.30	53.98
600	24	ΣΜΝ	609.6	619	590.50	591.88	9.53
		XS			584.00	586.34	12.70
		30			581.00	583.59	14.27
		40			574.50	577.97	17.48
		60			560.50	565.49	24.61
		80			547.50	577.97	30.96
		100			532.00	540.49	38.89
		120			517.50	528.03	46.02
		140			505.00	516.91	52.37
		160			490.50	504.37	59.54
