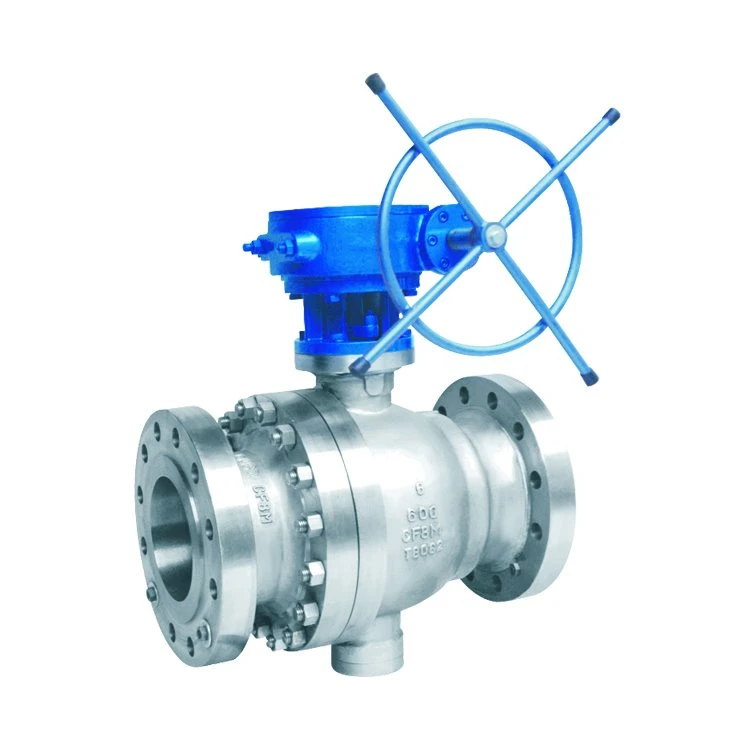

Σφαίρα DBB Βαλβίδα

Πώς λειτουργεί μια σφαιρική βαλβίδα διπλού μπλοκ και εξαέρωσης;

Οι βαλβίδες διπλού μπλοκ και εξαέρωσης χρησιμοποιούνται για απομόνωση σε κρίσιμες εφαρμογές. Αποτρέπουν επίσης τη μόλυνση του προϊόντος και διατηρούν την ακεραιότητα του συστήματος. Οι βαλβίδες DBB διευκολύνουν την αφαίρεση μηχανημάτων για καθαρισμό, επισκευή και συντήρηση.

Πριν χρησιμοποιηθούν οι βαλβίδες DBB, η απομόνωση αγωγών και μηχανημάτων ήταν μια δύσκολη διαδικασία. Έπρεπε να εγκαταστήσετε δύο μεμονωμένες βαλβίδες απομόνωσης, ένα κομμάτι καρούλι και μια βαλβίδα εξαέρωσης για να διατηρήσετε την ακεραιότητα του συστήματος. Τα μηχανήματα ήταν ακριβά και βαριά. Υπήρχε αυξημένος κίνδυνος εκπομπών, καθώς έπρεπε να εγκατασταθούν πολλαπλά μηχανήματα. Ήταν επίσης δύσκολο να λειτουργήσει το σύστημα αφού ο τεχνικός έπρεπε να ελέγξει τρεις βαλβίδες ταυτόχρονα.

Το API 6D ορίζει μια βαλβίδα διπλού μπλοκ και εξαέρωσης ως μια"μονή βαλβίδα με δύο επιφάνειες έδρας που, στην κλειστή θέση, παρέχει στεγανοποίηση έναντι της πίεσης και από τα δύο άκρα της βαλβίδας με ένα μέσο πώλησης/αιμάτωσης της κοιλότητας μεταξύ τις επιφάνειες καθίσματος."

Υπάρχουν δύο διαφορετικά στυλ βαλβίδων διπλού μπλοκ και εξαέρωσης. Το ένα στυλ έχει δύο βαλβίδες ανεξάρτητα έδρασης εσωτερικά, με βαλβίδα εξαέρωσης ή αποστράγγισης. Αυτή η διαμόρφωση αναφέρεται ως διπλή απομόνωση και εξαέρωση (DIB). Η βαλβίδα DIB μπορεί να απομονώσει και τις δύο πλευρές της βαλβίδας (αμφίδρομα) για εξαέρωση ή εξαέρωση της κοιλότητας και απομόνωση των σωληνώσεων.

Ποιες εφαρμογές απαιτούν βαλβίδα διπλής στερέωσης και εξαέρωσης;

Οι βαλβίδες διπλού μπλοκ και εξαέρωσης χρησιμοποιούνται πιο συχνά στη βιομηχανία πετρελαίου και φυσικού αερίου, αλλά μπορούν επίσης να είναι χρήσιμες σε πολλές άλλες βιομηχανίες.

Χρησιμοποιείται συνήθως όπου απαιτείται αιμορραγία της κοιλότητας της βαλβίδας, όπου οι σωληνώσεις χρειάζονται απομόνωση για συντήρηση ή για οποιοδήποτε από αυτά τα άλλα σενάρια:

Αποτρέψτε τη μόλυνση του προϊόντος

Αφαιρέστε τον εξοπλισμό από το σέρβις για καθαρισμό ή επισκευή

Βαθμονόμηση μετρητή

Υπηρεσία υγρών κοντά σε πλωτές οδούς ή δήμους

Μετάδοση και αποθήκευση

Έγχυση χημικών και δειγματοληψία

Απομονώστε όργανα όπως δείκτες πίεσης και μοχλόμετρα

Ατμός κύριας διεργασίας

Σχεδίαση με ενεργό μονο έμβολο (SPE).

Pd= Μέτρια πίεση Pc= Πίεση κοιλότητας σώματος Ps= Δύναμη ελατηρίου

Η μέση πίεση"Pd" και δύναμη ελατηρίου"Ps" θα ωθήσει την έδρα της βαλβίδας στην μπάλα και θα εξασφαλίσει τη στεγανότητα της στεγανοποίησης.

Όταν η πίεση της κοιλότητας του σώματος αυξήθηκε σε μια ορισμένη τιμή που υπερβαίνει τη μέση πίεση συν τη δύναμη του ελατηρίου,

η πίεση κοιλότητας"Pc" θα απομακρύνει το κάθισμα από την μπάλα και η πίεση της κοιλότητας θα απελευθερωθεί αυτόματα.

Έτσι, αυτός ο σχεδιασμός της έδρας βαλβίδας μπορεί να εξασφαλίσει τη λειτουργία της σφαιρικής βαλβίδας τόσο στο πλευρικό μπλοκ όσο και στην εξαέρωση με μέση πίεση, όπως ονομάζεται Double Block and Bleed (Βαλβίδες DBB)

Η δοκιμή πίεσης της βαλβίδας DBB:

Η βαλβίδα ανοίγει εν μέρει έτσι ώστε η πειραματική ροή να εγχυθεί πλήρως στον θάλαμο της βαλβίδας και στη συνέχεια η βαλβίδα κλείνει έτσι ώστε η εξαέρωση του σώματος της βαλβίδας να είναι ανοιχτή και το πλεόνασμα του μέσου να ξεχειλίσει από τη δοκιμαστική διασταύρωση του θαλάμου βαλβίδας. Θα πρέπει να ασκείται πίεση ταυτόχρονα και από τα δύο άκρα της βαλβίδας για να παρακολουθείται η στεγανότητα της έδρας μέσω υπερχείλισης στη δοκιμαστική διασταύρωση του θαλάμου βαλβίδας. Το παρακάτω σχήμα δείχνει μια τυπική διαμόρφωση σφαιρικής βαλβίδας DBB.

Όταν η βαλβίδα είναι κλειστή και η θύρα δοκιμής του θαλάμου βαλβίδας είναι ανοιχτή και και τα δύο άκρα της βαλβίδας είναι υπό πίεση (ή χωριστά), η θύρα του θαλάμου βαλβίδας ανιχνεύει διαρροή από κάθε άκρο προς το θάλαμο βαλβίδας. Θεωρητικά, η βαλβίδα DBB δεν μπορεί να παρέχει θετική διπλή απομόνωση όταν μόνο η μία πλευρά είναι υπό πίεση, η βαλβίδα δεν παρέχει θετική διπλή απομόνωση όταν μόνο η μία πλευρά είναι υπό πίεση.

Εύρος μεγεθών: 2 έως 24" (50 – 600mm)

Υλικά σώματος:

ASTM A105, ASTM A350 Γρ. LF2, ASTM A182 Gr F316

Εύρος θερμοκρασίας: -50 έως 600°F (-45 έως 315°C)

Υλικά στελέχους:

ASTM A479 Τύπος 410

17-4PH

XM-19

ASTM A182 F316

Βαθμολογίες πίεσης: ASME CL150, 300, 600

Υλικά καθίσματος: RPTFE, Nylon, Devlon, PEEK, Tek-Fil, TFM

Βαθμολογία απενεργοποίησης: Μηδενική διαρροή

Υλικά μπάλας:

ASTM A105 w/ENP

ASTM A350 Gr. LF2 με ENP

ASTM A182 Γρ. F316

ASTM A182 Γρ. F316 w/ENP

Body Style: Two Piece, Three Piece

Πρότυπο σχεδίασης: API 6D, ASME B16.34
